Termometr wielopunktowy DS18B20 na Atmega8
Od pewnego czasu myślałem nad skonstruowaniem elektronicznego termometru. Na studiach otrzymałem wiedzę z mikrokontrolerów, dzięki czemu jego wykonanie stało się możliwe.
Cechy termometru
Schemat termometru
Przycisk SW1 (dolny) zmienia sensor, z którego wyświetlana jest temperatura. Switch SW2 (górny) po przytrzymaniu przez ok. 3 sekundy pobiera ROM CODE aktualnie podłączonego czujnika i programuje go do EEPROM-u (uwaga! czujniki podłączać do programowania pojedynczo!)
Wzór płytki jest do pobrania Tutaj »
Zaletą termometru jest jego przenośność - czujniki są wpinane poprzez złącze 6P4C.
Wsad hex oraz mapa EEPROM z dwoma czujnikami do pobrania w dziale Download.
Od pewnego czasu myślałem nad skonstruowaniem elektronicznego termometru. Na studiach otrzymałem wiedzę z mikrokontrolerów, dzięki czemu jego wykonanie stało się możliwe.
Cechy termometru
- serce: Atmega8A (8KB flash)
- czujniki: 2xDS18B20 wpięte na jednej linii 1-Wire podciągniętej rezystorem 4,7kΩ do Vcc
- wyświetlacz: trzymodułowy wyświetlacz 7-segmentowy LCD, czerwony, wspólna anoda
- zasilanie: 3xAA 1.5V
- obudowa: Z-34

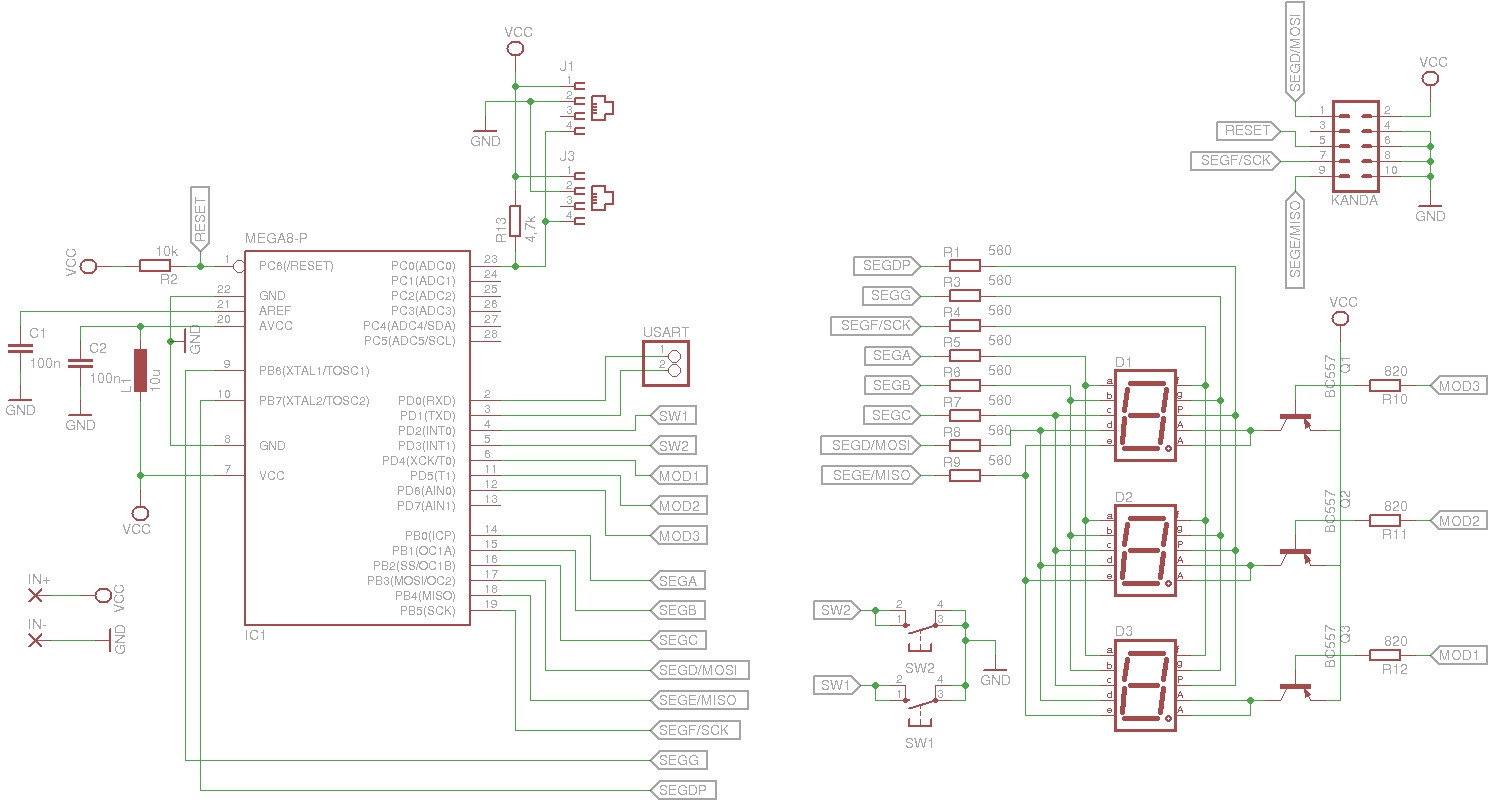

Schemat termometru
Przycisk SW1 (dolny) zmienia sensor, z którego wyświetlana jest temperatura. Switch SW2 (górny) po przytrzymaniu przez ok. 3 sekundy pobiera ROM CODE aktualnie podłączonego czujnika i programuje go do EEPROM-u (uwaga! czujniki podłączać do programowania pojedynczo!)

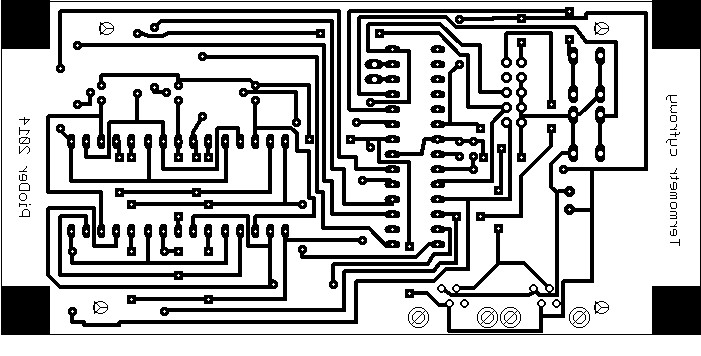

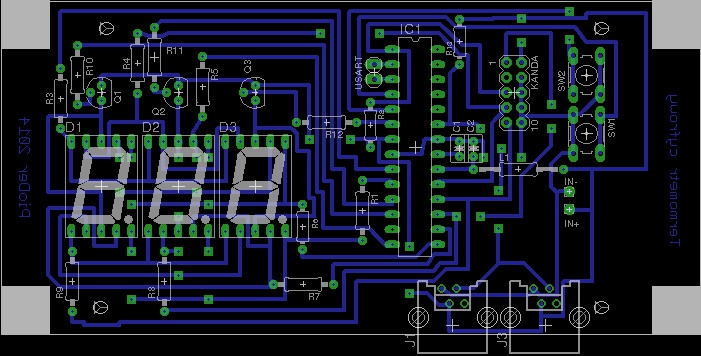

Wzór płytki jest do pobrania Tutaj »

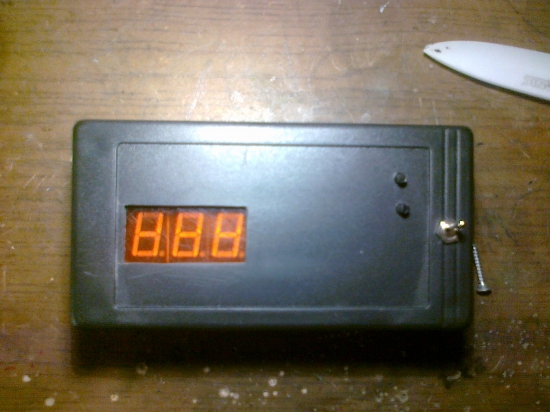

Zaletą termometru jest jego przenośność - czujniki są wpinane poprzez złącze 6P4C.
Wsad hex oraz mapa EEPROM z dwoma czujnikami do pobrania w dziale Download.
