Od dłuższego czasu nie byłem zadowolony ze zwykłej lampki na dynamo. Jedna żarówka 6 V/2,4 W nie zapewnia przyzwoitego świecenia w nocy przy zupełnych ciemnościach.
Dopiero po zbudowaniu Ładowarki USB podjąłem się implementacji diód elektroluminescencyjnych do roweru. Za podstawę wziąłem środek mojej lampki zakręcanej do kierownicy.
Lampka - dawca PCB z diodami

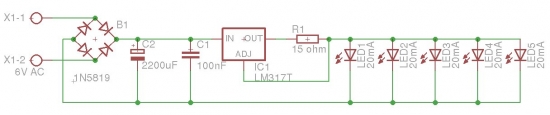

Diody potrzebują napięcia stałego, a dynamo generuje prąd zmienny, dlatego musiałem wykonać małą przetwornicę, która będzie dostarczała prąd 80 mA (16 mA / dioda). Po części wzorowałem się na ładowarce, jednak schemat jest bardzo uproszczony, nie ma sensu tak zabezpieczać układu. Sercem jest LM317T.
Wykaz elementów:
- 4x 1N5819 (diody schottkiego 40V/1A)
- kondensator elektrolityczny 2200µF/25V (płynne, długie ściemnianie po odcięciu zasilania)
- LM317T
- kondensator 100nF (dodatkowo)
- rezystor 15Ω (ustala prąd dla diód 80 mA - 20mA w zapasie, gdyby jedna dioda się spaliła)
Dodatkowo, na PCB płytki od LED-ów zostały przecięte ścieżki od anod do procesora i połączone "na pająka" ponad ścieżkami.
Do klosza starej tradycyjnej lampy lustro LED'ów (wraz z nimi) zostało przyklejone klejem termotopliwym.

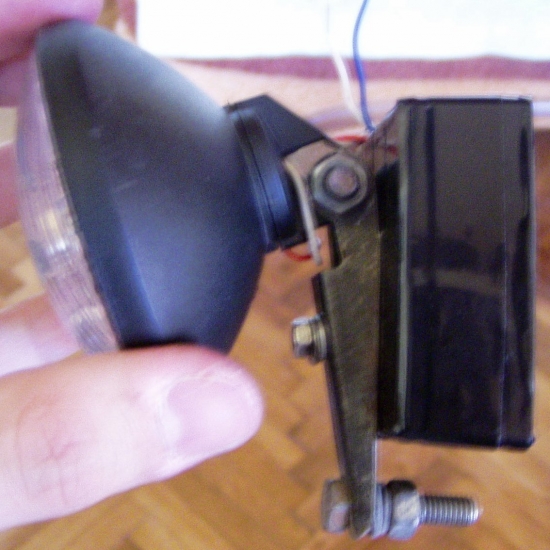

Miniaturowa przetwornica znajduje się w obudowie przymocowaną do uchwytu lampy.

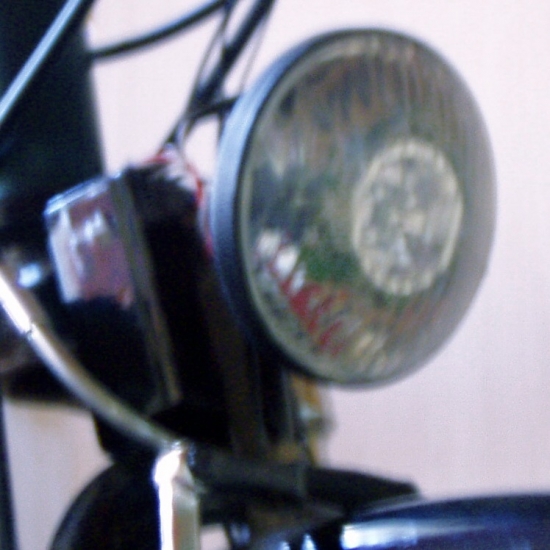

Zdjęcia gotowej lampy:
